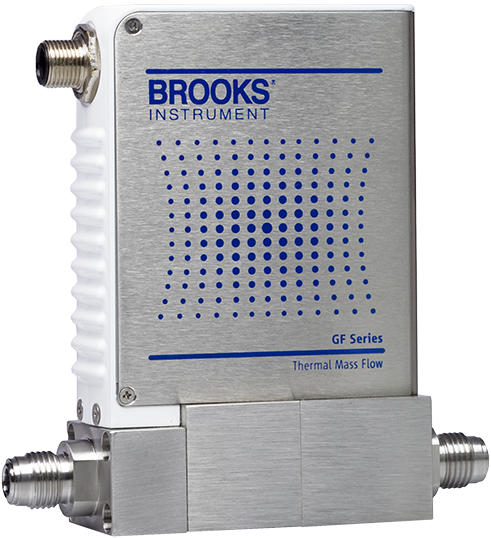

美国布鲁克斯Brooks Instruments热质量流量控制器GF100产品规格

微分
高纯度/超高纯度

标准GF系列

高流量GF系列
性能
流量范围（满量程容量）
标准GF系列：3 SCCM - 55 SLM
高流量GF系列：55 SLM - 300 SLM
准确性
±1％S.P.> 35-100％
±0.35％F.S. 2-35％
重复性<±0.15％S.P.
线性度
±0.5％F.S. （包括精度）
响应时间
常闭阀：700毫秒 - <1秒
SDS气体输送：<3秒
响应时间
常开阀：<1.5秒（具体型号）
多气体和范围可配置MultiFlo?标准（大部分机型）
压力瞬变不敏感 -
控制范围
标准GF系列：<3-100％
高流量GF系列：5-100％
箱数
标准GF系列：11箱
高流量GF系列：4箱
阀门关闭
标准GF系列：<2％F.S.
高流量GF系列：<2％F.S. @ 30 N2 PSIG / ATM出
零点稳定性<±0.5％F.S.每年
流量温度系数
跨度：每摄氏度0.05％S.P.
零：0.005％F.S.每摄氏度

机械
密封材料金属
纯度/表面的水平完成4 - 10μ英寸镭
接液材料
SEMI F20高压/超高压兼容
316L VIM / VAR
哈氏合金C-22
316L不锈钢
304不锈钢
KM-45
阀选
常闭
常开（仅限特定型号）
计（无阀）
评级
很高温度50℃
差压量程
3-860 SCCM = 7-45 PSID
861-7200 SCCM = 10-45 PSID
7201-55000 SCCM = 15-45 PSID
51 SLM-300 SLM = 30-90 PSID

最大压力
标准GF系列：500 PSIA最大

高流量GF系列：75 PSIG（控制器），150 PSIG（米）
泄漏完整性1x10-10大气压毫升/秒他
诊断和显示
诊断功能可用

状态指示灯
MFC健康

网络状态
警报
控制阀输出

网络中断
诊断/服务端口
通过2.5毫米插孔RS-485（所有型号）

显示
顶部安装集成LCD

可视角度：固定
视距：10英尺
单位显示：流量（％），温度（℃），压力（PSIA，千帕）
分辨率：0.1（单位）

电动
模拟通信
0-5伏

数字通信
的DeviceNet?
RS485 L-协议

电气连接
模拟/ RS485通过9针“D”连接器的DeviceNet?通过5针“M12”连接器提供各种线缆适配器。有关更多信息，请参见产品数据表。

电源/功耗
模拟/ RS485 l协议：6瓦最大@±15 VDC（±10％）或+24 VDC（±10％）的DeviceNet?545 mA（最大值）@ + 11-25伏，最大250 mA @ 24伏直流电
（在典型的操作条件下）

合规
EMC
EC指令2004/108 / EC
CE：EN61326-1：2006（FCC第15部分和加拿大IC子集CE测试）

环境合规性
RoHS指令（2011/65 / EU）
REACH指令EC 1907/2006
