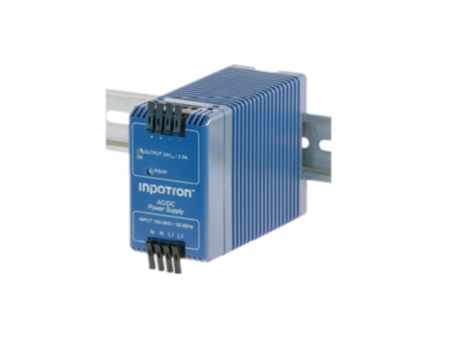

​品牌：INPOTRON

名称：电源模块

型号：PSU-4341-03

产品介绍：



大范围入口

高功率密度，损耗小

效率高达91.5％

可承受+ 70°C的降额

防护等级II，不需要保护导体

易于组装和连接的技术

超小设计，优化通风

动态过载能力（150％额定电流，max.2.5秒）



规格参数：



标称电压：100-240V~，50-60Hz

85-264V~，47-63Hz（100-375V DC）

电压范围：无开关的宽范围开关电源

<0.7A @ Uin = 230V~

<1.3A @ Uin = 100V~

输入电流：符合要求

EN61000-3-2（市电谐波电流）

保险丝：内部电源，T4AH / 250V，不可访问

效率（典型值）：

Uin = 230V~91.5％@标称值 负载损耗（典型值）5.6W

Uin = 115V~90.0％@标称值 负载损耗（典型值）6.7W

Uin = 100V~88.0％@标称值 负载损耗（典型值）8.2W

输出：U1

输出电压：24.0V DC

输送精度：在整个负载范围内为±1％

输入电压范围

带电位器的设置范围：23.0-29.0V DC（min.设置范围）

输出电流（max.）：静态2.5A（= 24V DC时的标称负载）

3.15A（比标称负载高25％）

动态max. 7秒

3.75A（比标称负载高50％）

动态max.2.5秒

输出电流（min.）：0A

纹波（<20MHz）：≤40mVSS

在20MHz带宽，50Ohm端接下测得

电流限制（典型值）：2.7A静态

5.0A动态

操作数据

温度范围：-20°C至+ 70°C，无需强制通风

为了提高长期可靠性：从+ 60°C到max.2％ 额定负载下为+ 70°C

储存温度：-25°C至+ 85°C

空气湿度：95％无凝结
